鋼套高頻淬火的精密熱控與防變形工藝技術

鋼套作為機械傳動中的關鍵耐磨部件，其表面硬度與變形量直接影響配合精度與服役壽命。高頻淬火通過精準熱控制與創新防變形設計，可在鋼套表面形成 0.5-3mm 硬化層（硬度 50-60HRC），同時將變形量控制在 0.05mm 以內，滿足精密機械的裝配要求。

高頻淬火的核心技術原理

電磁感應加熱與熱傳導控制

防變形的熱應力管理機制

• 梯度加熱：分階段升溫（如先 60% 功率預熱，再 100% 功率加熱），減少溫差應力；

• 對稱加熱：環形感應器確保周向溫度均勻（溫差≤5℃），避免局部過熱變形；

• 動態冷卻：旋轉噴淋冷卻（轉速 50-100rpm）使淬火介質均勻覆蓋，降低冷卻不均應力。

定制化感應器設計與工藝優化

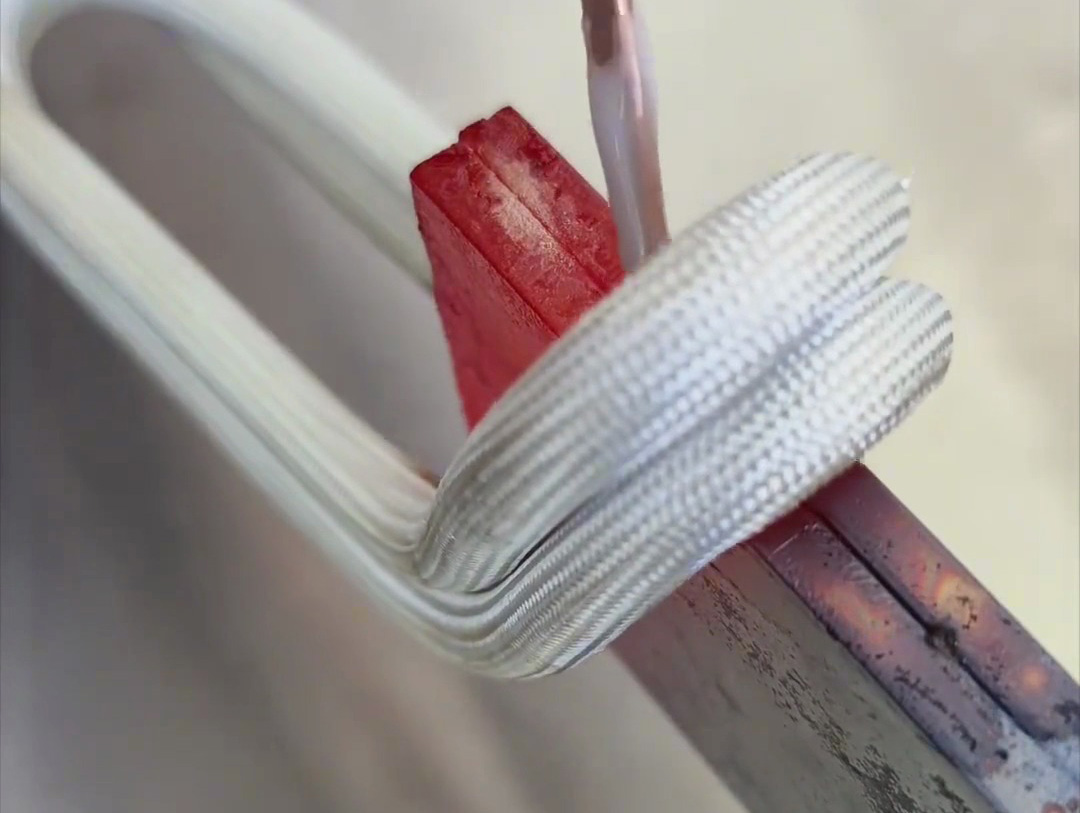

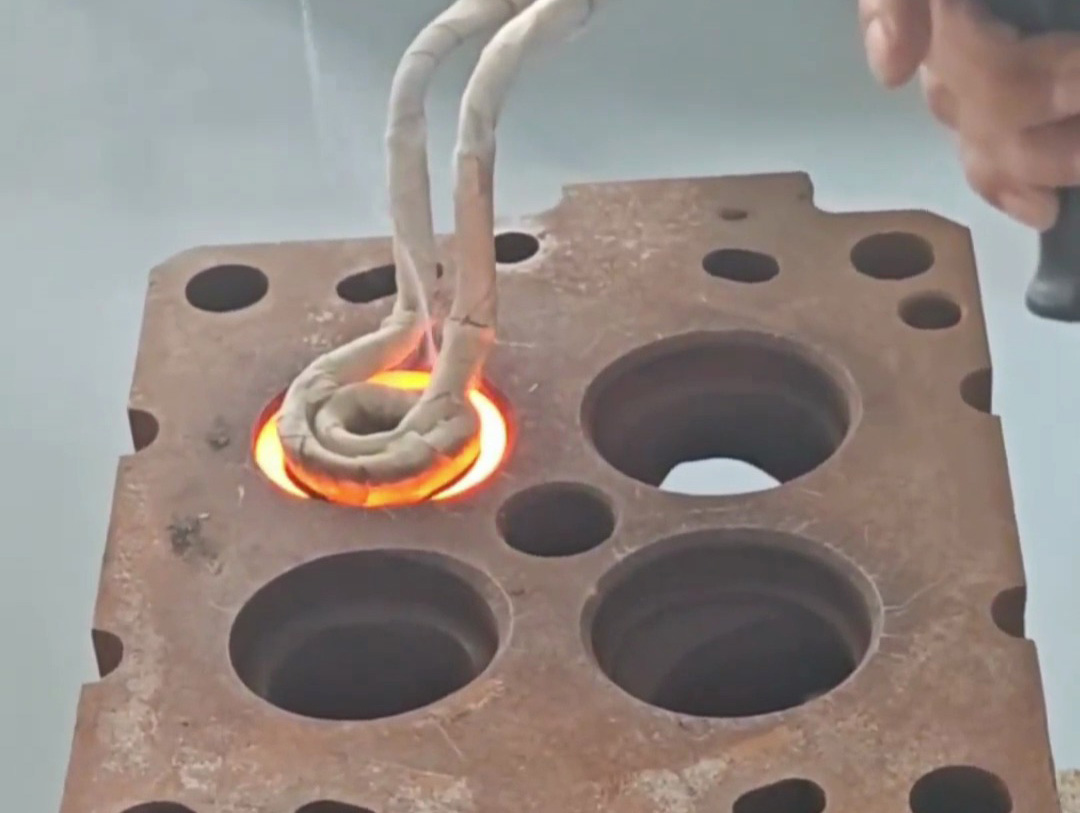

感應器結構創新

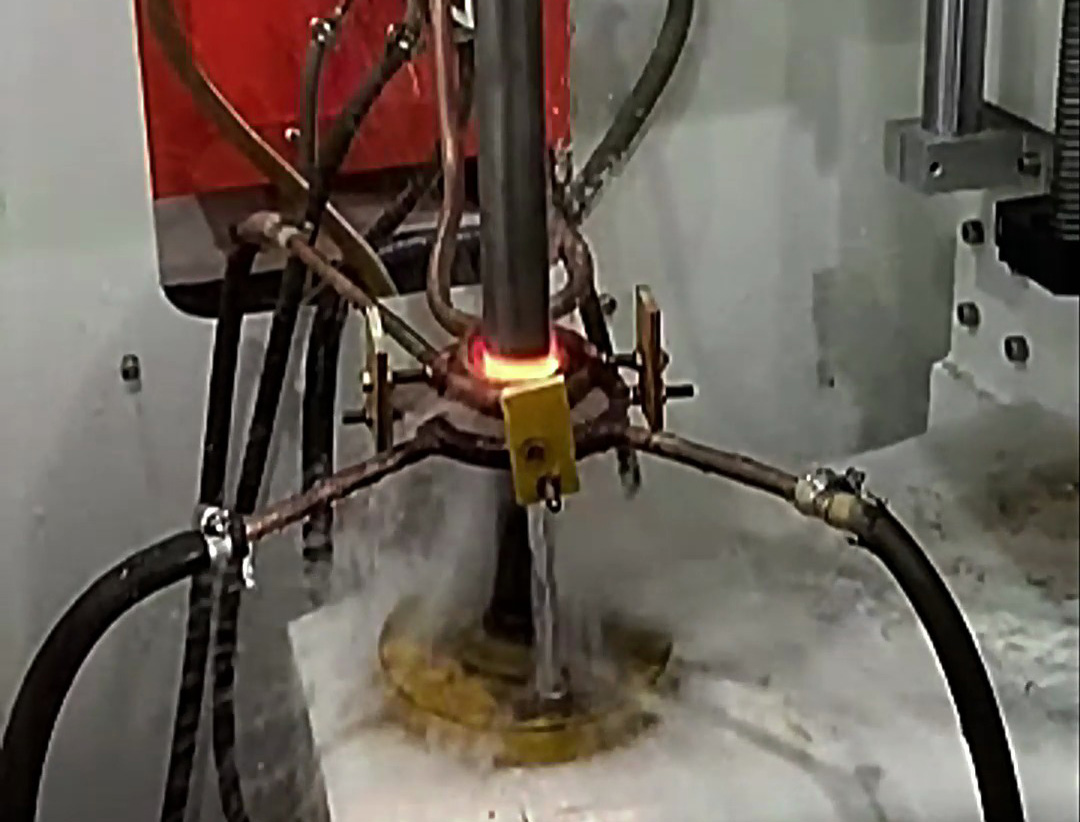

旋轉冷卻工藝優化

• 旋轉速度：根據鋼套直徑調整（Φ50mm 以下 100rpm，Φ50-100mm 80rpm），確保周向冷卻均勻；

• 冷卻介質：水基淬火液（濃度 5-10%），沸點 105-110℃，既保證淬火烈度，又減少蒸汽膜效應導致的冷卻不均；

• 噴淋壓力：0.3-0.5MPa，呈扇形覆蓋鋼套表面，避免局部過冷。

全流程參數監控與質量控制

智能溫控系統

• 紅外測溫：內置雙路紅外傳感器，實時監測鋼套表面溫度（精度 ±3℃），動態調整功率輸出；

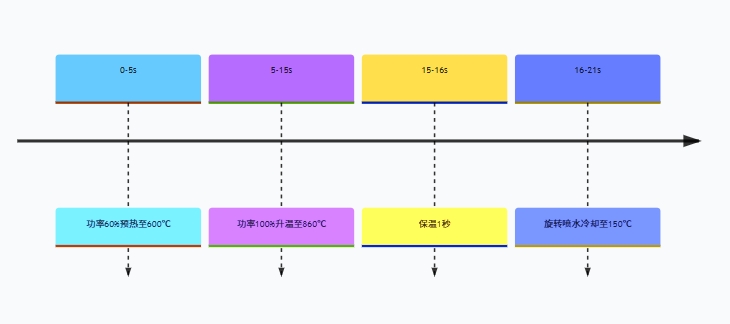

• PLC 閉環控制：預設加熱 - 保溫 - 冷卻曲線，如 Φ80mm 鋼套工藝曲線：

•


•
  功率60%預熱至600℃5-15s功率100%升溫至860℃15-16s保溫1秒16-21s旋轉噴水冷卻至150℃

  豆包

  你的 AI 助手，助力每日工作學習

變形量控制技術

• 預變形補償：根據模擬計算，對易變形部位（如薄壁段）提前施加反向應力；

• 應力釋放槽：在非關鍵部位開設 0.5mm 深槽，引導應力集中釋放；

• 后處理時效：淬火后 200℃低溫回火 2 小時，消除殘余應力 30-50%。

對比傳統淬火的技術突破

典型應用場景與案例

1. 汽車發動機氣門導管

• 材質：20CrMnTi 鋼套（Φ12×35mm）

• 工藝：300KHz 超高頻加熱，硬化層 0.8mm，硬度 58-62HRC

• 效果：耐磨測試顯示，使用壽命從 5 萬公里提升至 20 萬公里，氣門漏氣率下降 70%

2. 注塑機拉桿鋼套

• 挑戰：Φ100×500mm 長徑比 5:1，傳統淬火變形超 0.2mm

• 解決方案：分段式感應器（上中下三線圈），50KHz 中頻加熱，旋轉冷卻（60rpm）

• 結果：變形量 0.04mm，直線度≤0.02mm/m，滿足精密注塑機要求

工藝優化與設備維護

生產效率提升方案

• 多工位聯動：配備轉盤式上料機構，實現高頻淬火機 24 小時連續生產，某軸承廠應用后產能提升至 2000 件 / 班；

• 參數自學習：通過 AI 算法分析歷史數據，自動優化新批次鋼套的加熱功率與冷卻時間，使首件合格率從 85% 提升至 98%。

設備保養要點

• 感應器維護：每周用鹽酸溶液（5% 濃度）清洗線圈水垢，保持冷卻水路流量≥15L/min；

• 頻率校準：每月用示波器檢測高頻電源輸出波形，頻率漂移超過 ±1% 時需調試；

• 導磁體更換：鐵氧體導磁體每 5000 次使用后磁導率下降 10%，需及時更換以保證加熱均勻性。
